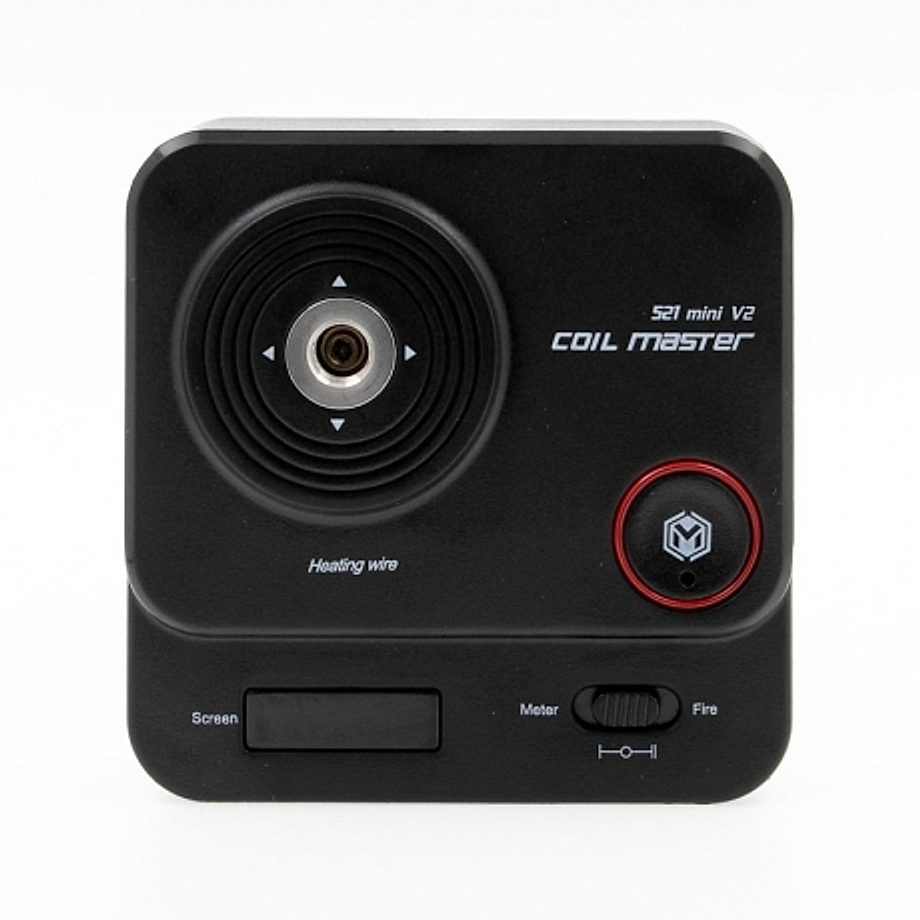

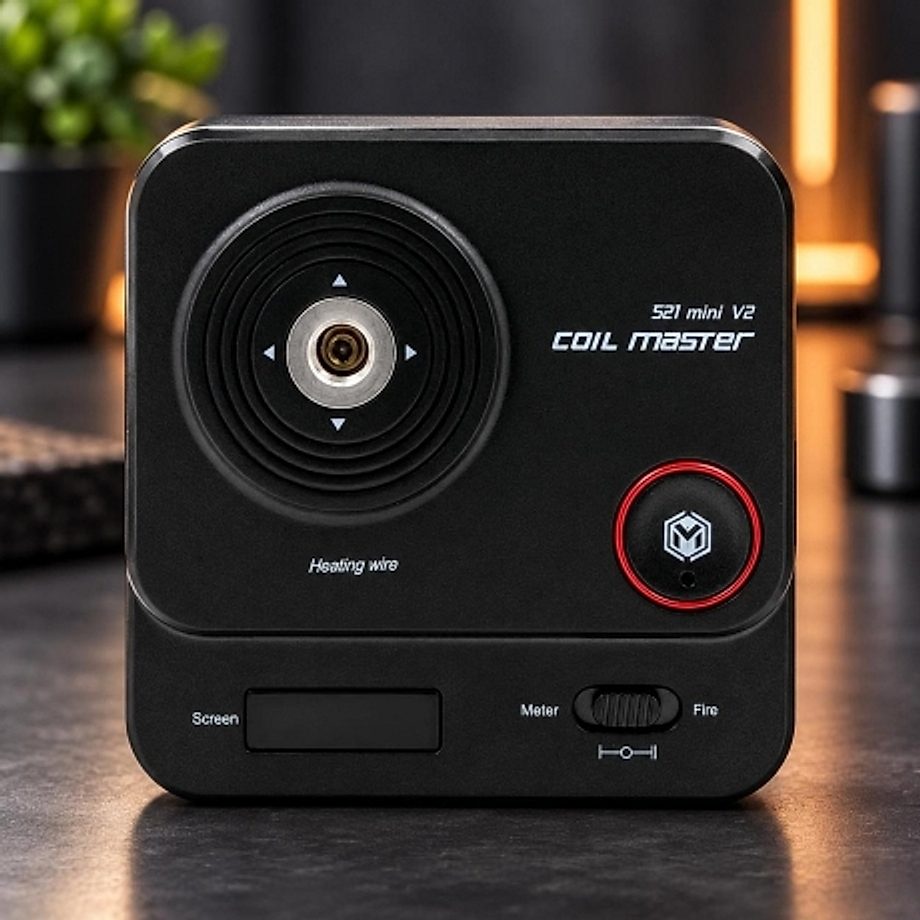

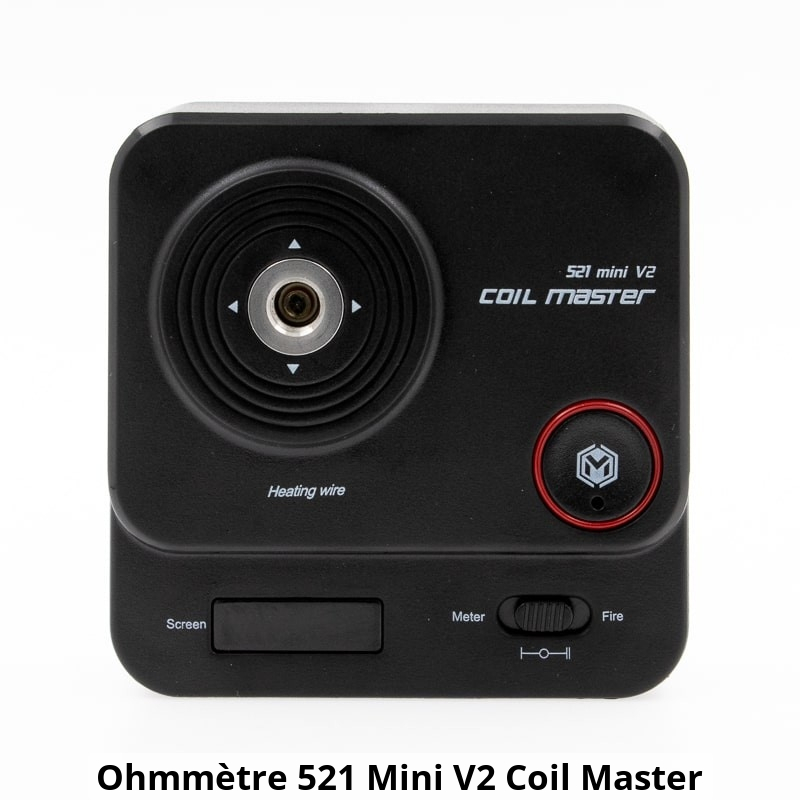

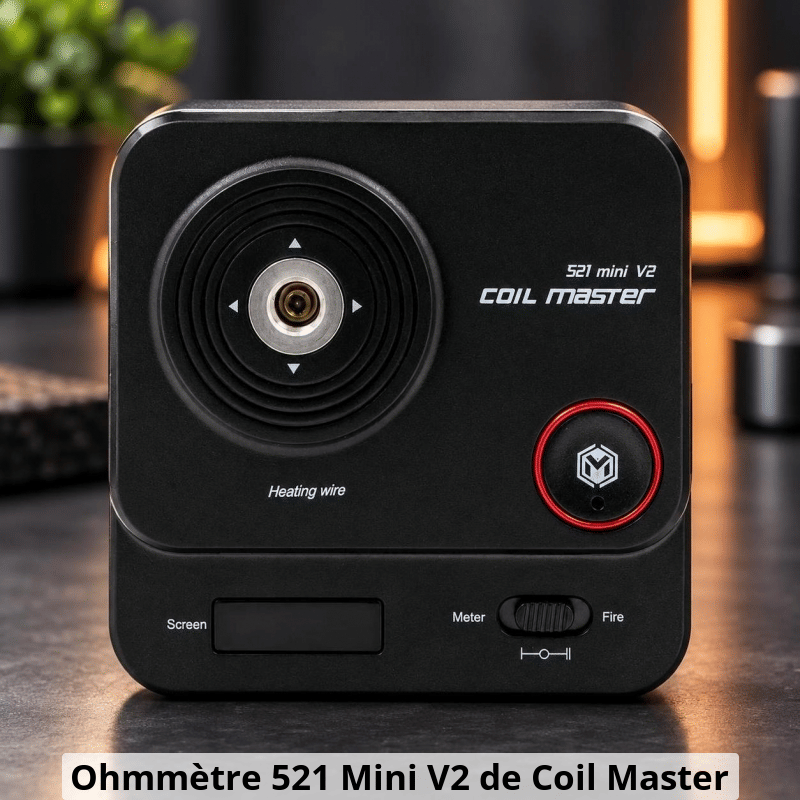

Ohmmètre 521 Mini V2 Coil Master

Ce que mesure l'ohmmètre 521 Mini V2 de Coil Master

Le 521 Mini V2 combine deux fonctions dans un seul appareil : un ohmmètre et un voltmètre. Il sert à vérifier un montage avant de le poser sur un atomiseur reconstructible.

Pour la mesure de résistance, il suffit de visser l'atomiseur sur le connecteur 510 de l'appareil. L'écran affiche alors la valeur en ohms du coil, qu'il s'agisse d'un montage simple ou d'un montage double. Cette lecture permet de repérer un court-circuit avant le premier tirage et d'ajuster la plage de puissance en watts en fonction de l'impédance obtenue.

La fonction voltmètre mesure la tension d'une batterie, ce qui concerne surtout les utilisateurs de mods mécaniques, où aucune régulation électronique ne protège l'accu. En connectant la batterie au 521 Mini V2, on lit directement sa tension.

Écran digital et plage de mesure

L'écran digital couvre une plage de 0,05 ohm à 9,99 ohms et de 0,3 V à 9,99 V. Cette amplitude permet de tester aussi bien un fil simple qu'un montage en parallèle, quel que soit le matériau résistif utilisé : Kanthal, Fused Clapton, Alien ou Framed Staple Clapton.

Au-delà de la lecture, l'appareil permet de chauffer la résistance construite pour la stabiliser. Cette chauffe aide à vérifier que le fil est bien en contact avec le coton et que le montage tient dans le temps.

Boîtier ABS et connexion 510 auto-ajustante

Le boîtier en ABS mesure 85 x 70 x 49 mm, un format pensé pour tenir dans une trousse d'outils. La connexion 510 est en acier inoxydable, avec un pin auto-ajustant qui s'adapte à la longueur du filetage de l'atomiseur posé dessus.

Une protection contre l'inversion de polarité équipe l'appareil : si l'accu 18650 est inséré à l'envers, l'ohmmètre et la batterie restent protégés.

Utiliser l'ohmmètre 521 Mini V2 au quotidien

L'appareil fonctionne avec un accu au format 18650, non fourni dans le coffret. Cette alimentation externe conditionne l'autonomie de l'appareil et sa portabilité.

1. Insérer un accu 18650 dans le compartiment de l'appareil.
2. Visser l'atomiseur sur le connecteur 510 du 521 Mini V2.
3. Lire la valeur en ohms affichée sur l'écran digital.
4. Chauffer la résistance si besoin pour la stabiliser avant le montage final.
5. Déconnecter l'atomiseur et le poser sur le mod pour vapoter.

Compatibilité avec les mods et atomiseurs

Le 521 Mini V2 accepte les atomiseurs de type RTA, RDA et RDTA, en montage single ou dual coil. Pour la fonction voltmètre, il se branche sur un mod mécanique afin de contrôler la tension de l'accu avant utilisation.

Aucune incompatibilité particulière n'est signalée avec les mods électroniques, l'appareil servant alors uniquement à la mesure de la résistance du coil.

Le contenu du coffret

Le coffret est volontairement limité à l'appareil et sa notice, l'accu restant à la charge de l'utilisateur :

• 1 ohmmètre 521 Mini V2
• 1 manuel d'utilisation
• accu 18650 non fourni

Pour finaliser un montage, un tournevis à embouts interchangeables et une pince coupante Plato complètent utilement l'ohmmètre pour couper et ajuster le fil résistif.

L'ohmmètre 521 Mini V2 parmi les outils Coil Master

Le 521 Mini V2 n'est pas le seul outil de la marque dédié au montage de résistances. La pince céramique et métal LTQ sert à manipuler et ajuster le coil pendant son installation, en complément de la mesure effectuée par l'ohmmètre. Les deux outils, issus du même fabricant, se retrouvent dans le rayon des reconstructibles consacré au coil building.

Le 521 Mini V2 en questions

Faut-il un accu particulier pour faire fonctionner le 521 Mini V2 ?

Un accu au format 18650 est nécessaire. Il n'est pas inclus dans le coffret et doit être acheté séparément.

L'ohmmètre peut-il mesurer un montage dual coil ?

Oui, l'écran digital affiche la valeur en ohms aussi bien pour un montage simple que pour un montage double coil.

Le voltmètre du 521 Mini V2 sert-il uniquement aux mods mécaniques ?

Son usage principal concerne les mods mécaniques, où il permet de vérifier la tension de l'accu avant de poser l'atomiseur.

Que se passe-t-il si l'accu est inséré à l'envers dans l'ohmmètre ?

La protection contre l'inversion de polarité préserve l'appareil et la batterie, sans risque pour l'utilisateur.

Vente interdite aux mineurs de moins de dix-huit ans.

Mode d'emploi :

Mise en marche du Ohmmètre 521 Mini V2 de Coil Master :
L’Ohmmètre 521 Mini V2 nécessite un accu 18650 pour fonctionner, il n’est pas inclus dans le coffret. Soulever la trappe sous de la box, insérer l’accu en respectant la polarité puis refermer.

Visser le plateau de l’atomiseur reconstructible sur l’Ohmmètre 521 Mini V2. Pour vérifier la valeur du montage, basculer l’interrupteur sur « Meter ». Pour faire chauffer la résistance de l’atomiseur reconstructible, basculer l’interrupteur sur « Fire » puis presser le gros bouton situé au dessus de l’interrupteur. Faire rougir la résistance quelques secondes puis relâcher le bouton. Pour éteindre l’Ohmmètre 521 Mini V2 mettre l’interrupteur au milieu.

Rechargement de la batterie :
L’Ohmmètre 521 Mini V2 ne dispose pas de port USB pour le rechargement, il faut donc recharger l’accu en externe.

Conseils :

Il est recommandé de recharger la batterie avec du matériel adapté et conseillé par Neovapo.

Pour prolonger la durée de vie de l'appareil et de la batterie, il faut les ranger dans un endroit sec et tempéré.
