Outil micro coil jig

À quoi sert l'outil micro coil jig

Cet outil permet d'enrouler un fil résistif autour d'une tige calibrée pour obtenir une spire régulière, avant de poser cette spire sur un atomiseur reconstructible. Il remplace l'enroulement à main levée, source de spires irrégulières et de points de chauffe irréguliers.

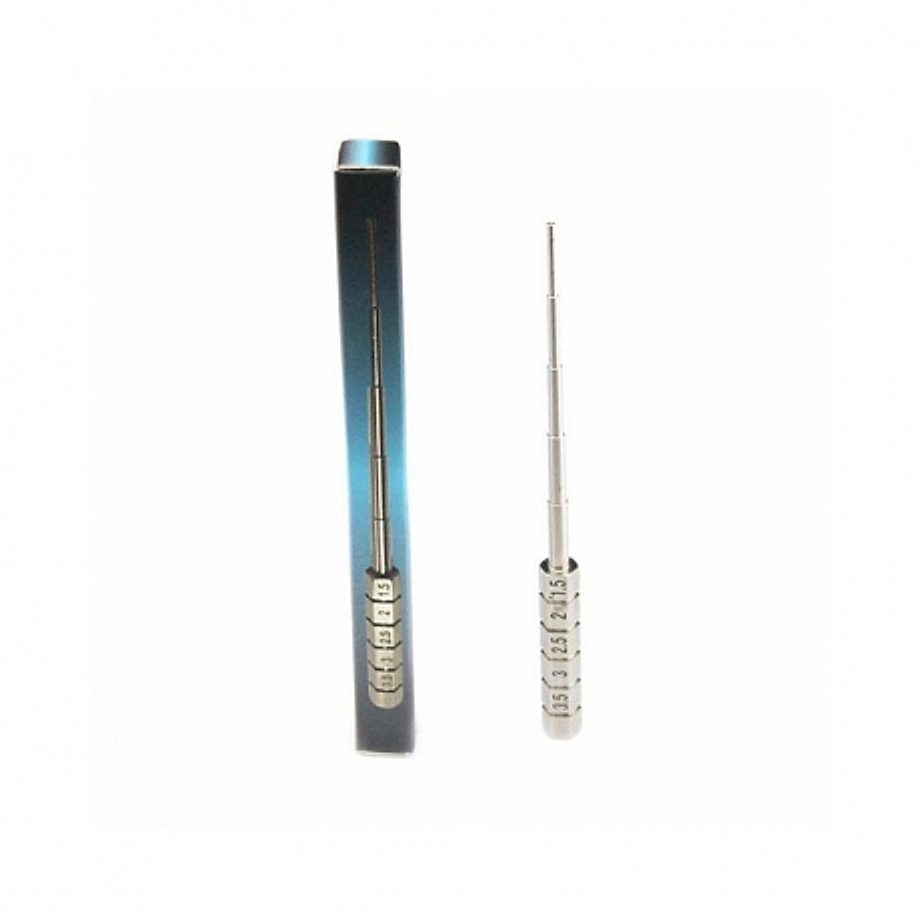

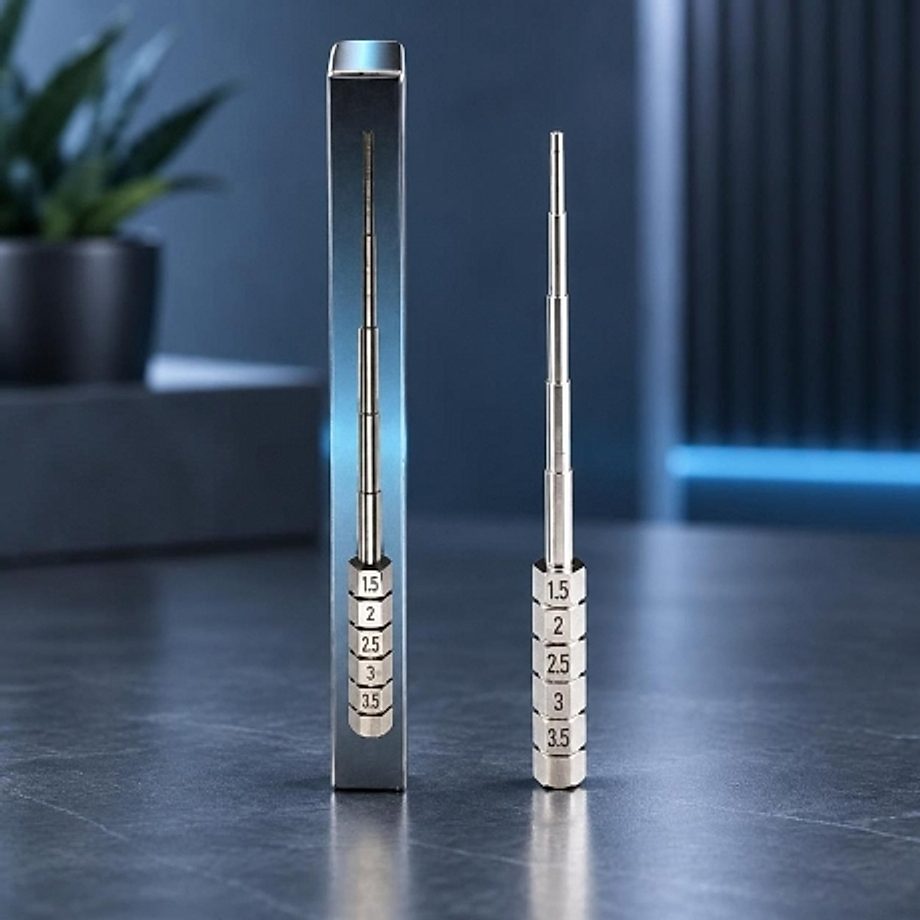

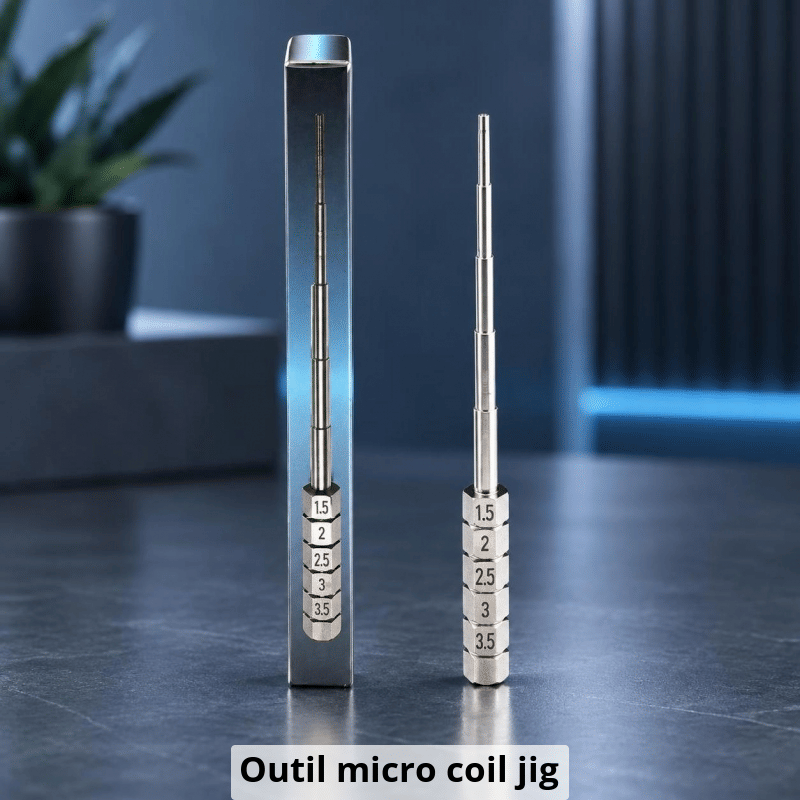

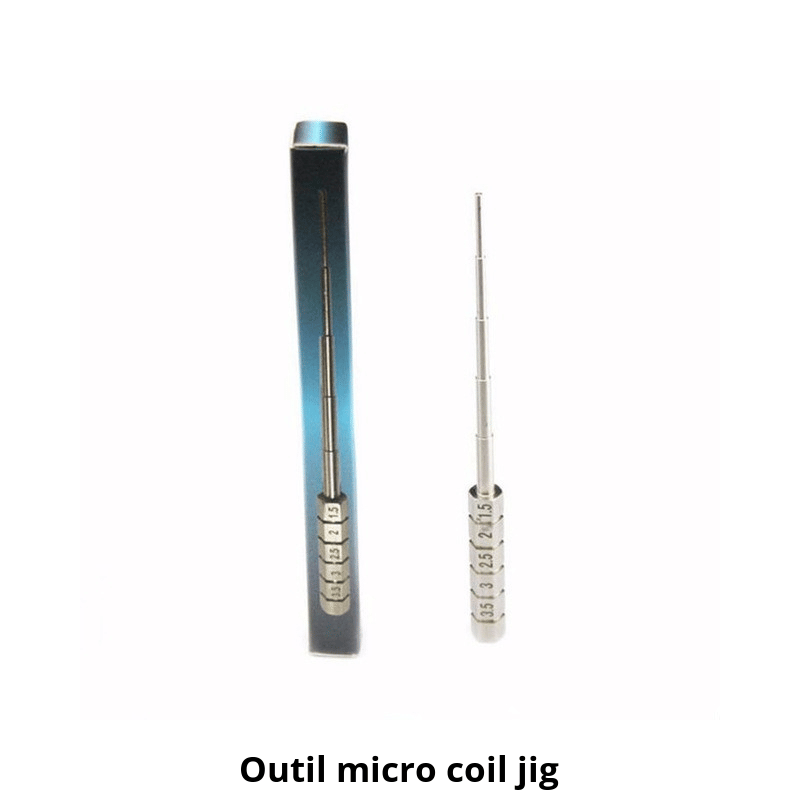

Le corps est en acier inoxydable. Il ne se déforme pas sous la tension du fil, même avec des fils rigides comme le Ni80 ou le titane. La forme est télescopique : les cinq gabarits se rangent les uns dans les autres, dans un seul manche.

Les cinq gabarits et leur section de travail

L'outil propose cinq diamètres de montage :

• 1,5 mm, pour des spires serrées et une résistance compacte
• 2 mm
• 2,5 mm
• 3 mm
• 3,5 mm, pour des spires plus larges

La section de travail disponible pour enrouler le fil est de 12,7 mm sur chaque gabarit. Plus le diamètre choisi est petit, plus le nombre de spires nécessaires pour une même longueur de fil augmente, ce qui modifie la valeur en ohm obtenue. Le choix du diamètre dépend donc du montage visé, pas du type d'atomiseur : chaque gabarit convient à un RDA, un RTA ou un RDTA.

Quels fils peut-on enrouler

L'outil reçoit le Kanthal A1, le Ni80, l'inox (SS) et le titane. Ces quatre matériaux se tendent et se maintiennent sur les gabarits sans glisser. Les fils composés, comme le clapton ou le fused clapton, s'enroulent aussi, à condition de bien plaquer les brins les uns contre les autres avant de tourner.

Procédure d'enroulement

La mise en forme d'une spire suit toujours le même enchaînement :

1. Choisir le gabarit, parmi les cinq diamètres de 1,5 mm à 3,5 mm
2. Insérer une extrémité du fil dans l'encoche du gabarit et la bloquer
3. Enrouler le fil en spires jointives sur la section de 12,7 mm, en maintenant une tension constante
4. Retirer la spire du gabarit sans l'étirer ni la desserrer
5. Installer la spire sur les plots de l'atomiseur, puis couper le fil en excès

Une fois la spire posée, l'amorçage se fait sur l'atomiseur lui-même : pulsations courtes à vide pour vérifier que la chauffe est homogène sur toute la longueur, puis ajustement si un point rougit avant les autres. Un tournevis multi-embouts 32 en 1 permet de serrer les vis de plateau sans marquer les plots, et une pince facilite le maintien du fil pendant l'opération.

Entretien et durée d'utilisation de l'outil

L'acier inoxydable ne rouille pas et se nettoie à l'eau claire après usage, pour retirer les résidus de coton ou de flux. Il ne s'use pas avec les montages répétés : les gabarits gardent leur diamètre d'origine, contrairement à un outil en aluminium qui peut se marquer sous la pression d'un fil rigide. L'outil lui-même n'a pas de durée de vie limitée par l'usage ; seule la spire montée sur l'atomiseur demande un remplacement, quand elle noircit, se déforme ou produit un goût de brûlé.

Sous quelle forme l'outil est vendu

L'outil micro coil jig est vendu seul, à l'unité, sous sa forme télescopique regroupant les cinq gabarits. Il ne contient ni fil résistif ni coton. Pour compléter le montage, la pince tweezer en céramique aide à manipuler le fil chaud sans le déformer, et la pince céramique et métal LTQ sert à écarter les spires après montage. Pour un équipement plus complet, le Pro Tool Kit Thunder Cloud x Coilturd regroupe plusieurs outils de montage dans une même trousse.

Le micro coil jig convient-il à un montage double coil

Non. Le même gabarit sert à fabriquer deux spires identiques l'une après l'autre, en reprenant le même diamètre pour garder une chauffe équilibrée entre les deux résistances.

Comment choisir le diamètre parmi les cinq gabarits

Le diamètre détermine la taille de la spire et, avec la longueur de fil utilisée, la valeur finale en ohm. Un diamètre plus petit donne une résistance plus compacte pour un même nombre de spires.

Le micro coil jig abîme-t-il les fils composés comme le clapton

Non, à condition de maintenir une tension régulière pendant l'enroulement. Le fil composé demande simplement plus de soin au moment de retirer la spire du gabarit.

Vente interdite aux mineurs de moins de dix-huit ans.
